Entrant dans une nouvelle ère de modernisation des matériaux industriels, les matériaux composites innovants aux performances dépassant les limites traditionnelles transforment les paysages de fabrication dans les industries haut de gamme. Jiangsu Junhua HPP Special Polymer Materials Co., Ltd. (Junhua HPP Stock) lance le préimprégné unidirectionnel continu en fibre de basalte/PEEK PEEKFRTP®BF-UD. Doté de forces globales exceptionnelles, il constitue une solution fiable pour des scénarios d’application exigeants.
1. Innovation des matériaux : Intégration de la roche basaltique et du polymère avancé
PEEKFRTP®BF-UD est un préimprégné unidirectionnel thermoplastique haute performance, fabriqué par la combinaison de fibre de basalte continue (BF) et de polyéther éther cétone (PEEK).
- Fibre de basalte continue : Produite à partir de minerai de basalte naturel, elle offre une excellente résistance au feu, une large tolérance aux températures et une isolation électrique naturelle. Elle présente une résistance mécanique supérieure à celle de la fibre de verre ordinaire, une absorption d’humidité plus faible et une meilleure résistance à la corrosion acide et alcaline par rapport à la fibre de carbone.
- PEEK : Un plastique technique de spécialité haut de gamme avec une remarquable résistance aux chocs, une résistance au fluage et une biocompatibilité.
Combinant les mérites des deux matières premières, ce préimprégné surpasse les fibres de carbone conventionnelles et le préimprégné thermodurcissable en termes de conception légère, de stabilité mécanique et de fiabilité à long terme.
2. Fabrication avancée : Procédé de boue de précision

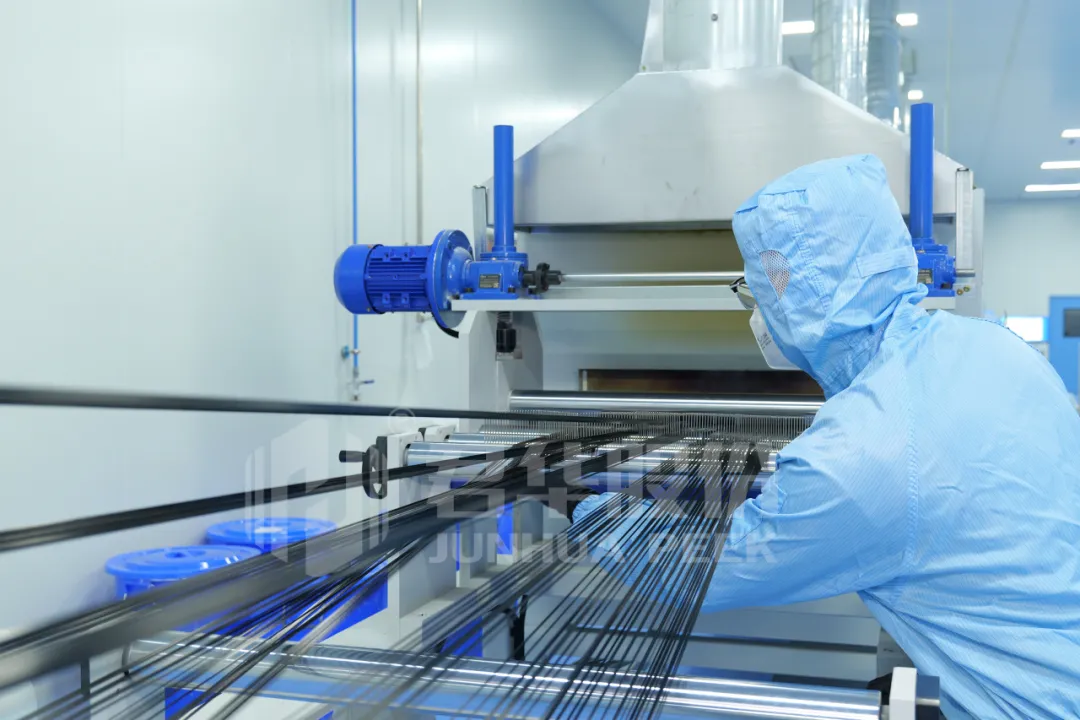

Junhua HPP Stock adopte un procédé de suspension sophistiqué. La poudre de PEEK ultra-fine est formulée en une suspension aqueuse stable. Les mèches de fibre de basalte sont uniformément étalées via des rouleaux d’étalement, suivis de l’imprégnation, du séchage, de la pré-fusion et du formage en plaques.
Comparé à la méthode traditionnelle de fusion à chaud, le procédé de suspension permet une infiltration et un enrobage complets des monofilaments avec une suspension à faible viscosité, réduisant la porosité et améliorant la liaison interfaciale. Équipée d’un détecteur de concentration en ligne, d’un système de régulation de tension et d’un contrôleur de rétroaction d’épaisseur, la ligne de production garantit une teneur en fibres stable et une qualité de lot constante.
3. Performance supérieure : Compétitivité globale et complète
Intégrant les doubles avantages de la fibre de basalte et de la résine PEEK, le préimprégné possède d’excellentes propriétés mécaniques, thermiques, chimiques et de transformation.
- Résistance aux hautes températures : Maintient une structure et des propriétés mécaniques stables en service prolongé à haute température, répondant aux exigences strictes des composants de zone thermique.
- Résistance à la corrosion chimique : Résiste aux acides, alcalis, brouillard salin et solvants organiques, adapté aux environnements corrosifs sévères comme les industries chimiques et marines.
- Isolation électrique : Haute résistivité volumique et faible perte diélectrique, idéal pour les structures transparentes aux ondes et les pièces isolantes.
- Résistance à la fatigue et aux chocs : Liaison intercouche ferme et tolérance élevée aux dommages, résistant au délaminage sous contrainte dynamique et cyclique.
- Transformabilité thermoplastique : Soudable, thermoformable et recyclable, facilitant la transformation secondaire et le recyclage des déchets avec une forte adaptabilité environnementale.
| Article | Norme de test | Unité | Valeur typique |
|---|---|---|---|
| Propriétés de la résine | |||
| Densité | ISO 1183 | g/cm³ | 1,3 |
| Température de transition vitreuse (Tg) | ISO 11357.2 | ℃ | 143 |
| Température de fusion (Tm) | ISO 11357.3 | ℃ | 343 |
| Température de traitement (Tp) | – | ℃ | 370-400 |
| Propriétés physiques | |||
| Masse surfacique des fibres | HB7736.3-2004 | g/m² | 350 |
| Masse surfacique du préimprégné | HB7736.2-2004 | g/m² | 450 |
| Teneur en résine | HB7736.5-2004 | % | 34±3 |
| Épaisseur de pli | – | mm | 0,30±0,02 |
| Densité du stratifié | ASTM D792 | g/cm³ | 2,10 |
| Propriétés mécaniques | |||
| Résistance à la traction à 0° | ASTM D3039 | MPa | 1250 |
| Module de traction à 0° | ASTM D3039 | GPa | 50 |
| Résistance à la flexion à 0° | ASTM D7264 | MPa | 1600 |
| Module de flexion à 0° | ASTM D7264 | GPa | 50 |
| Résistance à la compression à 0° | ASTM D6641 | MPa | 900 |
| Module de compression à 0° | ASTM D6641 | GPa | 50 |
| Résistance au cisaillement interlaminaire à 0° | ASTM D2344 | MPa | 80 |
4. Percée d’application : Avantages clés dans le bobinage filamentaire
Ce préimprégné unidirectionnel offre une supériorité irremplaçable dans l’enroulement filamentaire. Il réalise une avancée cruciale dans le durcissement in situ assisté par laser, résolvant fondamentalement le défi de compatibilité technique entre la fibre isolante et l’enroulement laser à grande vitesse.
Compatibilité du processus d’enroulement
Une épaisseur uniforme et une excellente flexibilité permettent un contrôle précis de la tension et un placement en couches sur les machines d’enroulement numériques, soutenant la fabrication efficace de composants rotatifs d’épaisseur uniforme et variable, y compris les bouteilles de gaz, les pipelines et les coques.
Durcissement in situ assisté par laser
Combiné avec un système de chauffage laser, il réalise l’enroulement, la fusion et la consolidation intégrés. La fibre de basalte absorbe efficacement le laser proche infrarouge (808 nm, 1064 nm). L’énergie laser se transfère de la surface de la fibre à la matrice PEEK, permettant une fusion rapide de la résine et un soudage intercouche.
La fibre de verre conventionnelle montre une faible absorption laser en raison de sa haute transmittance lumineuse, ce qui empêche un durcissement in situ efficace. Junhua HPP Stock brise la limitation technique de faible efficacité pour la fibre isolante, réalisant une correspondance parfaite entre la fibre isolante et l’enroulement laser à grande vitesse.
Avec l’adoption généralisée de technologies de fabrication avancées telles que l’enroulement filamentaire et le placement automatisé, PEEKFRTP®BF-UD devient un substitut idéal des métaux traditionnels et des composites thermodurcissables, offrant une excellente résistance à la chaleur, à la corrosion, une soudabilité au laser et des avantages en termes de coûts.
Conclusion
Des fibres de carbone coûteuses aux matériaux en fibre de basalte économiques, Junhua HPP Stock se concentre depuis longtemps sur la R&D de matériaux composites spécialisés orientés vers les demandes du marché haut de gamme. Le nouveau préimprégné unidirectionnel PEEKFRTP®BF-UD vise la substitution aux importations de matériaux spéciaux haut de gamme au niveau national. Une largeur et une densité surfacique de fibre personnalisées sont disponibles pour améliorer les performances des industries de fabrication haut de gamme.
