Préface
Une seule étincelle électrostatique sur une ligne de production de semi-conducteurs peut mettre au rebut des lots entiers de wafers — ce n’est pas une exagération, mais une réalité quotidienne dans les installations de fabrication.
La décharge électrostatique (ESD) peut endommager les composants électroniques, attirer les particules de poussière et provoquer une instabilité des rendements de production. Alors que les procédés de fabrication des semi-conducteurs progressent et que les technologies d’encapsulation avancée évoluent, l’industrie impose des exigences de plus en plus strictes en matière de performance des matériaux. Au-delà des propriétés mécaniques de base, la stabilité dimensionnelle, la propreté, les performances antistatiques et l’usinabilité constante sont devenues des facteurs critiques déterminant le fonctionnement stable des lignes de production.
Disposition complète de la chaîne industrielle de Junhua HPP
Polymérisation de résine | Extrusion de profilés | Usinage de composants de précision
Depuis près de 20 ans, Junhua HPP Co., Ltd. cultive en profondeur toute la chaîne industrielle du PEEK, et le développement des matériaux PEEK antistatiques est une extension naturelle de notre expertise, et non une poursuite superficielle du marché. Nous contrôlons chaque maillon, de la polymérisation des résines à l’extrusion des profilés en passant par l’usinage des pièces de précision, ce qui nous permet de fournir des solutions fiables de matériaux antistatiques de bout en bout.
01 Surmonter les principaux défis de l’industrie
La performance antistatique n’est que le point de départ ; l’absence totale de détachement de particules est notre limite non négociable.
Les environnements de fabrication de semi-conducteurs exigent une propreté extrême. Pour les matériaux plastiques antistatiques conventionnels, les additifs conducteurs ont tendance à se détacher du substrat lors de l’usinage CNC ou d’une utilisation prolongée, générant ainsi des contaminants particulaires. Une fois que ces particules entrent en contact avec les surfaces des wafers, elles peuvent rayer les substrats, voire entraîner la mise au rebut de lots entiers.
Junhua HPP adopte des formulations de modification développées en interne et des technologies d’extrusion de précision pour obtenir une liaison interfaciale élevée entre les charges conductrices et la matrice PEEK, formant des structures internes denses et uniformes dans les profilés et les pièces finies. Aucune poudre ni débris ne se détache lors de l’usinage ou de l’utilisation. Même en contact direct avec des dispositifs de précision tels que les wafers, le matériau évite la contamination particulaire, protégeant ainsi la propreté de la ligne de production et les rendements des produits à la source.
Propriétés mécaniques irréprochables — Outillage rigide sans déformation
Les plastiques antistatiques génériques ont tendance à former des bavures et des bords rugueux après usinage CNC. Une résistance et un module insuffisants entraînent également un mauvais support structurel, provoquant l’affaissement et la déformation des montages de test. Le remplacement fréquent des montages entraîne des temps d’arrêt imprévus et une augmentation des coûts de maintenance.
Le PEEK antistatique de Junhua HPP offre des performances mécaniques exceptionnelles ainsi qu’une protection ESD :
Une résistance à la traction élevée et un module élevé offrent un support structurel robuste et une excellente usinabilité. Les composants usinés présentent des structures de support rigides et des bords lisses sans bavures. La rigidité élevée du matériau résiste à la déformation et aux effets de cordage lors des opérations de coupe. Une durée de vie prolongée réduit les temps d’arrêt de la ligne de production causés par les remplacements fréquents de montages.
Stabilité dimensionnelle : le seuil caché de l’usinage de précision
Pour les montages de test semi-conducteurs, les plateaux matriciels haute température et autres composants de précision, une stabilité dimensionnelle constante lors de l’usinage et en service à long terme est indispensable. Les wafers sont fabriqués selon des tolérances dimensionnelles fixes ; des écarts dimensionnels mineurs dans les profils de dents des supports de wafers peuvent fissurer les wafers. Les pièces doivent conserver une géométrie stable même après des cycles répétés de températures élevées et basses.

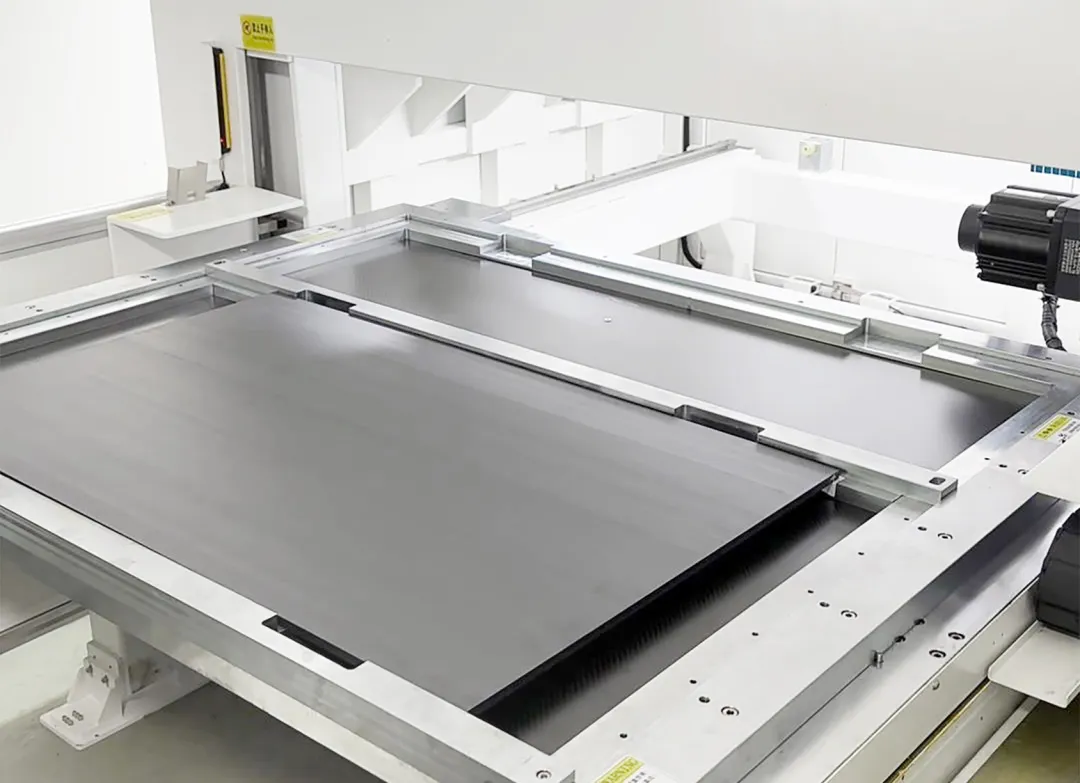

En s’appuyant sur des formulations optimisées, des procédés de moulage par extrusion matures et un traitement rigoureux de relaxation des contraintes post-production, les éprouvettes standard antistatiques en PEEK de Junhua HPP (T10×600×1000mm) maintiennent un gauchissement dans les limites industrielles acceptables. Après un chauffage progressif de 25°C à 260°C, une isolation thermique de 48 heures à 260°C et un refroidissement à température ambiante, le taux de variation dimensionnelle est maîtrisé à ≤0,05 %, répondant aux exigences de précision à long terme pour les profils de dents des supports de plaquettes.
Le gauchissement reflète l’uniformité des contraintes internes du matériau. Junhua HPP met en œuvre un contrôle de production complet couvrant l’étalonnage de la température d’extrusion et l’optimisation du recuit pour minimiser les contraintes résiduelles internes, éliminant ainsi les risques courants de gauchissement et de déformation des plaques antistatiques standard.
02 Adaptabilité universelle aux conditions de travail difficiles
Les lignes de production de semi-conducteurs fonctionnent souvent sous des températures élevées, en présence de produits chimiques corrosifs et de frottements mécaniques continus. Les matériaux qui offrent uniquement une protection antistatique mais ne résistent pas à la chaleur, à l’abrasion ou à la corrosion chimique ont une valeur pratique limitée. Les profilés antistatiques de Junhua HPP maintiennent des performances stables dans tous les environnements de travail difficiles :
| Élément de test | Norme de test | Unité | PEEK5600ESD Z01 | PEEK5600ESD J01 | PEEK5600ESD M01 |
|---|---|---|---|---|---|
| Densité | ISO 1183 | g/cm³ | 1.41 | 1.39 | 1.48 |
| Indice de fluidité à chaud | ISO 1133 | g/10min | 4.25 | 6.02 | 2.21 |
| Résistance à la traction (23°C) | ISO 527 | MPa | 100.82 | 102 | 74.1 |
| Module de traction (23°C) | ISO 527 | GPa | 6.04 | 5.5 | 7.26 |
| Allongement à la rupture (23°C) | ISO 527 | % | 4.2 | 5.8 | 3.04 |
| Résistance à la flexion (23°C) | ISO 178 | MPa | 186.33 | 155 | 114.51 |
| Module de flexion (23°C) | ISO 178 | GPa | 5.77 | 4.2 | 6.46 |
| Résistance au choc Izod entaillé | ISO 180/A | kJ/m² | 4.06 | 4.6 | 2.34 |
| Dureté Shore | GB/T 2411-2008 | – | 91 | 86 | 67 |
| Point de fusion | DSC | °C | 343 | 343 | 343 |
| Résistivité de surface | IEC 61340 | Ω | 10⁶~10⁹ | 10⁶~10⁹ | 10⁶~10⁹ |
- Résistance à haute température : température de service continue atteint 260 °C, résiste à des températures transitoires plus élevées. Les propriétés mécaniques restent stables sous charges thermiques, adapté aux plateaux matriciels haute température et aux fentes de test de précombustion.
- Résistance à l’usure supérieure. Dureté de surface équilibrée et autolubrification empêchent les rayures lors du contact avec les plaquettes de silicium. Génération minimale de particules pendant l’usinage et le service préserve les conditions de salle blanche.
- Excellente résistance chimiqueRésistant à la plupart des acides, des alcalis, des sels et des solvants organiques (à l’exception de l’acide sulfurique concentré), maintenant l’intégrité structurelle au milieu de divers fluides de processus corrosifs de semi-conducteurs et prolongeant la durée de vie des composants.
- Lixiviation ultra-faible d’ions métalliques Résidu minimal d’ions métalliques dans des conditions de friction à haute température, protégeant les taux de rendement des plaquettes même dans des environnements de fonctionnement thermique extrêmes.
Un seul matériau résout simultanément cinq problèmes de production essentiels : l’électricité statique, les hautes températures, l’abrasion, la corrosion chimique et la contamination particulaire.
03 Principaux avantages concurrentiels de Junhua HPP Antistatique PEEK
La performance des matériaux est fondamentale, mais une livraison stable en série, un ajustement rapide de la formulation personnalisée et une réduction des coûts de validation client sont les priorités sous-jacentes pour la sélection des matériaux plastiques techniques.
1 Chaîne industrielle complète entièrement autogérée
Alors que de nombreux fournisseurs nationaux fournissent des profils en PEEK, peu d’entre eux réalisent indépendamment la polymérisation de la résine en amont — Junhua HPP Co., Ltd. est l’une des rares entreprises à le faire.
Cette intégration verticale offre des avantages distincts :
- Nous développons et ajustons indépendamment des formulations de charges conductrices sans dépendre de matières premières standard de tiers.
- Tous les paramètres de production (température d’extrusion, vitesse de la vis, taux de refroidissement) sont entièrement contrôlables, garantissant des performances constantes d’un lot à l’autre.
- Les ajustements personnalisés de résistivité peuvent être mis en œuvre directement via l’optimisation de la formule en interne, éliminant les délais de communication avec les fournisseurs externes de matières premières.
- Une ligne de production intégrée et rationalisée couvre les matières premières en poudre, les granulés, les profilés extrudés et les composants usinés finis. Moins de maillons intermédiaires réduisent la perte d’informations, permettant une analyse rapide des causes profondes et une optimisation rapide des performances.
2 Personnalisation rapide et réponse client
Après réception des retours clients ou de nouvelles exigences de performance, notre équipe accélère la modification de la formule et la production d’échantillons. Les lignes de modification et d’extrusion internes permettent une coordination transparente entre le réglage de la formule et la fabrication des échantillons, raccourcissant ainsi les cycles de développement et de validation des produits.
3 Validation d’application interne et support technique d’usinage
La plupart des fournisseurs de matériaux ne fournissent que des matériaux de base et des données de propriétés physiques, laissant la validation complète de l’application aux clients. Junhua HPP exploite ses capacités internes d’extrusion et d’usinage de précision pour effectuer une pré-évaluation des nouvelles qualités et formulations personnalisées lors du développement de produits. Nous réalisons une vérification ciblée des performances pour les scénarios clés, y compris le transport de wafers, le service à haute température et l’usinabilité CNC.

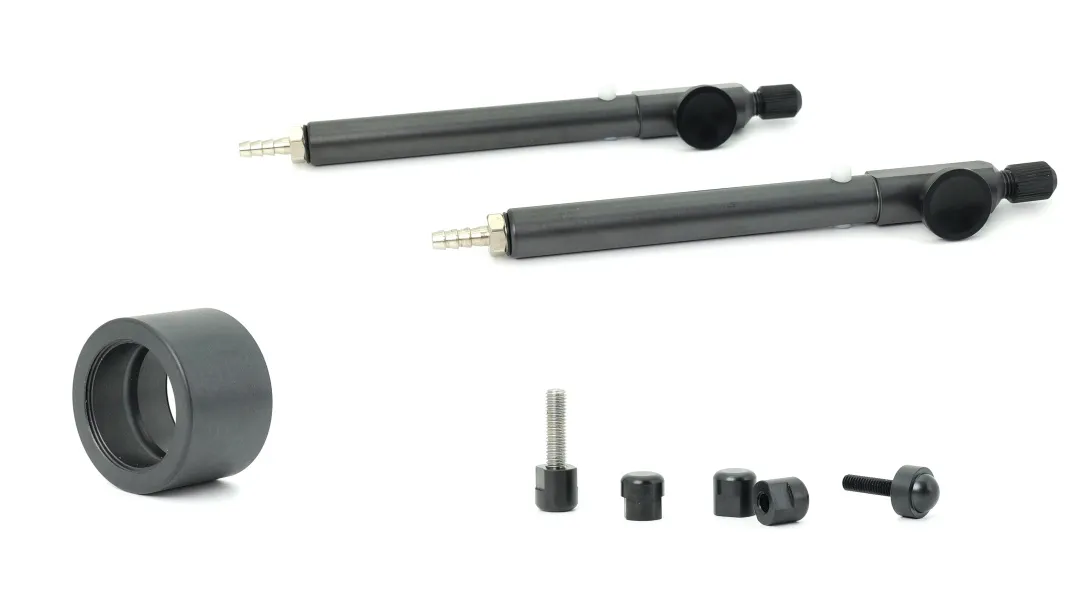

Après un usinage CNC de précision, les profilés PEEK antistatiques Junhua HPP peuvent être fabriqués en composants de fixation semi-conducteurs essentiels, notamment des broches de positionnement, des poteaux de support et des bagues annulaires, avec une finition de bord parfaite et une précision dimensionnelle au micron.

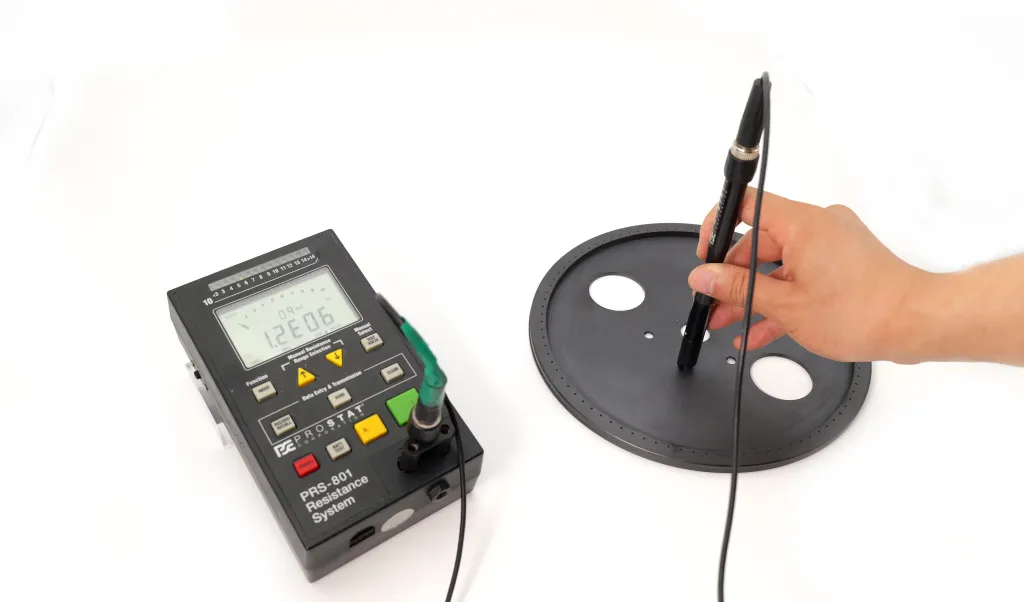

Grâce au module élevé et à l’excellente performance de coupe du matériau, l’usinage ne génère aucune bavure ni éclat de bord, éliminant les étapes de finition manuelle secondaires et répondant directement aux spécifications d’assemblage de la ligne de production. Tous les profilés et produits finis subissent des tests stricts de résistivité de surface avant leur sortie d’usine.
4 Trois grandes catégories couvrant toutes les voies de fabrication

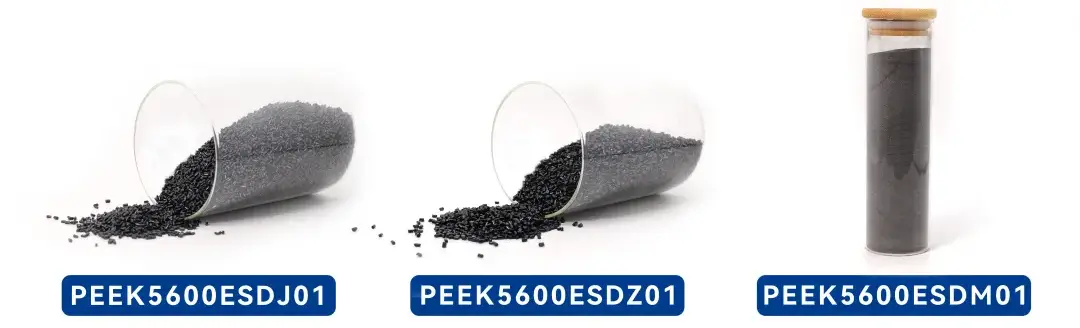

Notre gamme de matériaux antistatiques PEEK5600ESD prend en charge trois technologies de traitement courantes : l’extrusion, le moulage par compression et le moulage par injection.
Trois catégories couvrant toutes les voies de traitement
Trois catégories couvrant toutes les voies de traitement
PEEK5600ESDJ01 : Qualité extrusion, pour les profilés continus tels que les feuilles et les tiges
PEEK5600ESDZ01 : Qualité moulage par injection, moulage à haute efficacité de composants structurels complexes
PEEK5600ESDM01 : Qualité moulage par compression, pour les produits de grande taille à paroi épaisse
Les trois voies de production couvrent divers scénarios de fabrication, avec une résistivité de surface personnalisable allant de 10⁶ Ω à 10¹¹ Ω. Les clients n’ont plus besoin de faire de compromis entre les méthodes de traitement et les qualités antistatiques ciblées.
La protection antistatique, la résistance mécanique élevée et l’exceptionnelle stabilité dimensionnelle sont obtenues simultanément sans compromis.
La cohérence s’étend au-delà des données de laboratoire sur les matériaux, couvrant une production uniforme des lots, une usinabilité fiable et des performances de terrain stables à long terme. Centré sur les exigences de performance de l’industrie des semi-conducteurs, Junhua HPP optimise en continu les formulations et le contrôle des processus du PEEK antistatique. S’appuyant sur près de 20 ans d’expertise de la chaîne industrielle complète, nous fournissons des solutions de matériaux d’ingénierie stables et fiables pour les fabricants du monde entier.
