Dans le secteur mondial de la fabrication de circuits intégrés, les contraintes de capacité sont devenues la norme, ce qui a entraîné des investissements significatifs dans les domaines liés aux circuits intégrés en Chine au cours des deux dernières années. Cet essor des investissements a non seulement stimulé le développement rapide des industries de fabrication d’équipements pour dispositifs à semi-conducteurs, de composants électroniques et de matériaux électroniques spécialisés, mais a également provoqué une forte augmentation de la demande en matériaux hautes performances comme le PEEK.

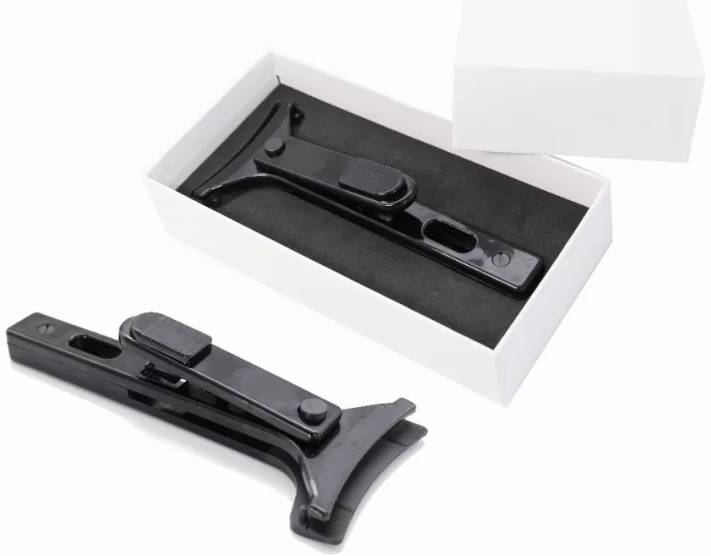

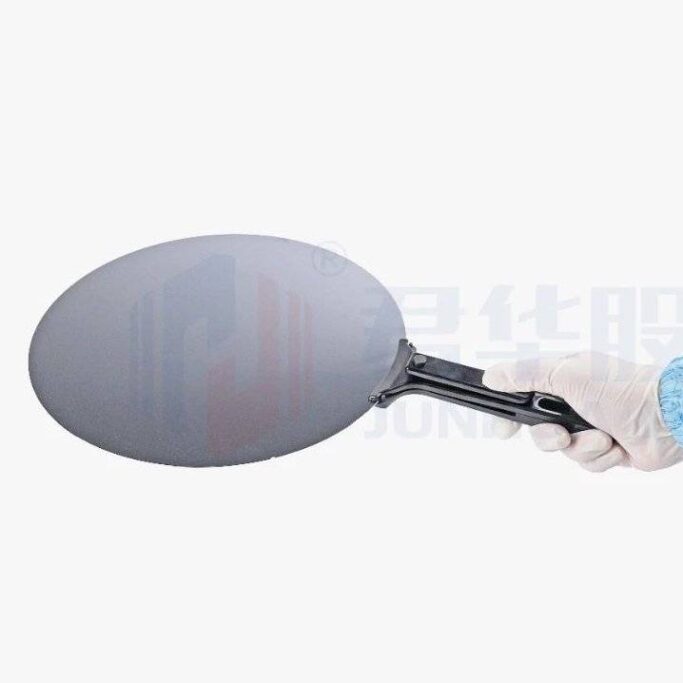

Le matériau PEEK (polyétheréthercétone), avec sa résistance exceptionnelle aux hautes températures, à l’usure, sa stabilité dimensionnelle, sa résistance à la corrosion chimique et sa facilité de traitement, a démontré des avantages inégalés dans la fabrication de semi-conducteurs. En particulier dans le domaine de la préhension des wafers, les pinces à wafer en PEEK sont devenues un outil indispensable grâce à leurs propriétés uniques. Ces pinces garantissent l’intégrité des wafers, améliorent considérablement l’efficacité de production et augmentent les taux de rendement. Par conséquent, les pinces à wafer en PEEK attirent de plus en plus l’attention et connaissent une application généralisée dans l’industrie des semi-conducteurs.
Les avantages fondamentaux des pinces à wafer en PEEK sont les suivants :
1. Préhension sans contamination
Les pinces à wafer en PEEK utilisent des granulés de PEEK modifiés d’une pureté extrêmement élevée, contenant pratiquement aucun élément trace susceptible de contaminer les wafers de silicium. Cela garantit une sécurité absolue pendant le processus de préhension.
2. Protection antistatique
Les pinces à wafer en PEEK possèdent d’excellentes propriétés antistatiques, avec une résistivité de surface allant de 10^5 à 10^10 Ω. La résistivité des têtes de pince peut même atteindre 10^7-10^8 Ω, empêchant efficacement les dommages par décharge électrostatique (ESD) sur les wafers de silicium et offrant une protection complète.
3. Stabilité à haute température
Les pinces à wafer en PEEK peuvent fonctionner dans des environnements à haute température allant jusqu’à 260°C tout en conservant une haute résistance, une stabilité dimensionnelle et un faible coefficient de dilatation thermique. Leur résistance supérieure à l’usure par glissement et par frottement garantit l’absence de rayures ou de résidus à la surface des wafers ou des puces de silicium pendant la préhension, préservant ainsi la propreté de la surface.
Il est à noter que les granulés PEEK5600ESDZ01 développés par Junhua Co. représentent un matériau antistatique conçu spécifiquement pour résoudre les problèmes d’électricité statique. Avec une résistivité de surface stable et contrôlable comprise entre 10^5 et 10^9 Ω, ce matériau présente des performances exceptionnelles en termes de propriétés antistatiques, d’usinabilité et d’apparence. Il trouve des applications étendues dans l’électronique, les semi-conducteurs et l’industrie pétrolière, réduisant efficacement les pertes causées par l’électricité statique.
De plus, ces granulés antistatiques sont utilisés dans les boîtiers de produits antidéflagrants et les composants structurels, tels que les boîtiers de produits électriques et les pièces structurelles dans les mines de charbon, les camions-citernes et les champs pétrolifères. Cela démontre leurs vastes perspectives d’application et leur énorme potentiel de marché.
