Pince à tranche PEEK anti-statique

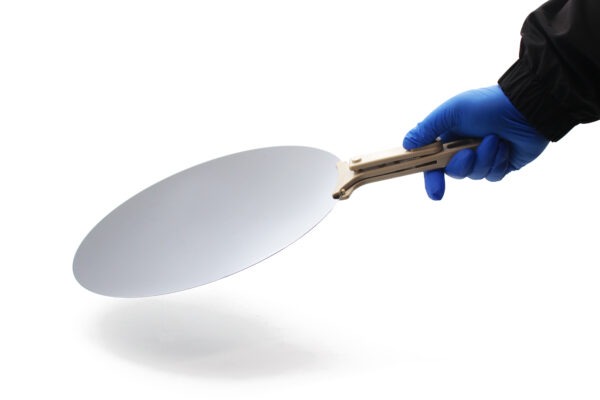

Pince à wafer PEEK, un outil de préhension manuelle pour l’inspection des wafers. Le PEEK ne contient pas d’éléments halogènes et ne contamine pas les wafers semi-conducteurs.

Dans le domaine mondial de la fabrication de circuits intégrés, la tension des capacités de production est devenue la norme, ce qui a conduit à une croissance significative des investissements de mon pays dans les domaines liés aux circuits intégrés au cours des deux dernières années. Cet essor des investissements a non seulement favorisé le développement vigoureux des industries de fabrication d’équipements pour dispositifs semi-conducteurs, de composants électroniques et de matériaux spéciaux électroniques, mais a également entraîné une forte augmentation de la demande en matériaux hautes performances comme le PEEK.

Le matériau PEEK, grâce à ses excellentes propriétés de résistance aux hautes températures, à l’usure, sa stabilité dimensionnelle, sa résistance à la corrosion chimique et sa facilité d’usinage, a démontré des avantages inégalés dans le processus de fabrication des semi-conducteurs. Particulièrement dans le domaine de la préhension des wafers, les pinces à wafer en PEEK sont devenues un outil idéal indispensable dans la fabrication des semi-conducteurs grâce à leurs propriétés uniques. Elles permettent non seulement d’assurer efficacement l’intégrité du wafer, mais aussi d’améliorer significativement l’efficacité de production et le rendement. Par conséquent, dans l’industrie des semi-conducteurs, les pinces à wafer en PEEK suscitent une attention croissante et sont largement utilisées.

Les avantages principaux des pinces à wafer en PEEK sont les suivants :

Préhension sans contamination
Les pinces à wafer en PEEK sont fabriquées à partir de granulés de PEEK modifié, d’une pureté extrême, contenant quasiment aucun oligo-élément susceptible de contaminer les plaquettes de silicium, garantissant une sécurité absolue pendant le processus de préhension.

Protection antistatique
La pince à wafer en PEEK possède d’excellentes propriétés antistatiques. Sa résistivité de surface peut atteindre 10^5-10^10Ω, et la partie de préhension jusqu’à 10^7-10^8Ω, ce qui prévient efficacement les dommages causés à la plaquette de silicium par une décharge électrostatique instantanée et offre une protection complète au wafer.

Stabilité à haute température
Les pinces à wafer en PEEK peuvent être utilisées longtemps dans un environnement à haute température de 260°C, tout en conservant une haute résistance, une stabilité dimensionnelle et un faible coefficient de dilatation linéaire. Elles présentent une excellente résistance à l’usure par glissement et par frottement, et ne provoquent ni rayures ni résidus sur la surface lors de la préhension des wafers et plaquettes de silicium, assurant ainsi la propreté de surface des wafers et plaquettes de silicium.

Il est à noter que les granulés PEEK5600ESDZ01 que nous avons développés, en tant que matériau antistatique conçu spécifiquement pour résoudre les problèmes d’électricité statique, possèdent une résistivité de surface stable et contrôlable pouvant répondre aux exigences de 10^5-10^9Ω. Ce matériau offre d’excellentes performances en termes de propriétés antistatiques, de facilité d’usinage et d’aspect, et est largement utilisé dans l’industrie électronique, les semi-conducteurs, l’industrie pétrolière et d’autres domaines, réduisant efficacement les pertes causées par l’électricité statique. De plus, ces granulés antistatiques sont également utilisés dans les boîtiers et pièces structurelles de produits antidéflagrants, comme les boîtiers et pièces structurelles de produits électriques dans les mines de charbon, les camions-citernes, les champs pétrolifères et autres environnements, démontrant ainsi de vastes perspectives d’application et un énorme potentiel de marché.

Les pinces à wafer en PEEK et les pinces à plaquettes de silicium peuvent être utilisées longtemps à une température de 260°C. Elles conservent une haute résistance à haute température, une bonne stabilité dimensionnelle et un faible coefficient de dilatation linéaire. Elles possèdent également d’excellentes propriétés telles que la résistance à l’usure par glissement et par frottement, et un faible coefficient de frottement. Lors de l’utilisation de pinces à wafer en PEEK pour saisir les wafers et plaquettes de silicium, aucune rayure n’est causée à leur surface, et aucun résidu n’est produit par frottement, améliorant ainsi la propreté de surface des wafers et plaquettes de silicium.

Le polymère PEEK est un thermoplastique haute performance dont les excellentes propriétés globales sont spécialement conçues pour répondre aux exigences croissantes de l’industrie électronique.
1. Résistance aux hautes températures : Avec une résistance thermique allant jusqu’à 320°C, il peut conserver sa résistance et sa stabilité dimensionnelle aux températures élevées des procédés de brasage sans plomb. À des températures de 250-280°C, aucune déformation accompagnée de refusion ne se produit dans un délai de 5 à 10 secondes ;
2. Résistance à l’usure : Haute résistance mécanique et résistance à l’usure ;
3. Stabilité dimensionnelle : Les matériaux chargés réduisent le coefficient de dilatation thermique et augmentent la température de déformation sous chaleur, permettant un contrôle dimensionnel strict ;
4. Faible dégazage : Réduit la contamination et améliore la fiabilité des accessoires dans les applications nécessitant une haute pureté (comme les disques durs, les boîtiers de wafers) ;
5. Faible hygroscopicité : Très important pour maintenir la stabilité dimensionnelle et les propriétés d’isolation.
