Matériau : PEEK5600CF30 (renforcé à 30% de fibres de carbone)
Procédé de mise en forme : usinage de profilés
Caractéristiques et avantages :

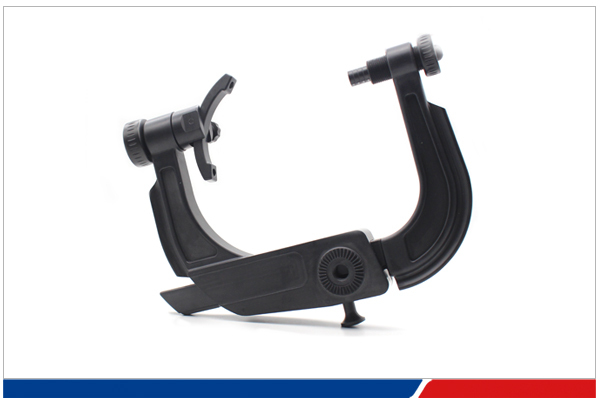

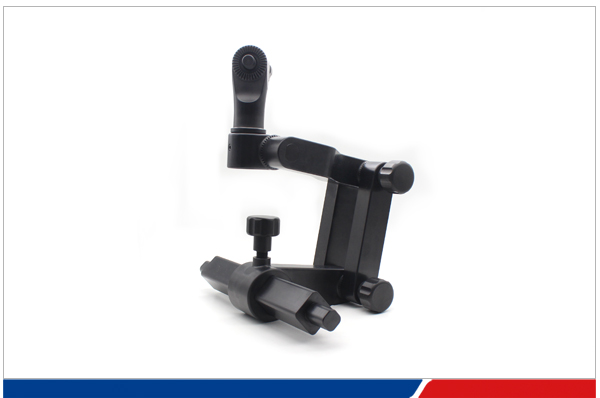

1. La structure globale du cadre de tête chirurgical et du système de rétraction en PEEK est généralement volumineuse. Si du métal était utilisé, il serait très lourd, ce qui rendrait l’intervention chirurgicale très inconfortable pour les médecins. L’utilisation du matériau PEEK permet de réduire le poids de 80%, diminuant considérablement le poids de l’équipement et améliorant grandement la portabilité et la flexibilité de l’intervention du médecin.
2. Étant donné que le PEEK est perméable aux rayons X, la structure ajustable peut être utilisée pour le positionnement et la visée, offrant ainsi une plus grande précision et flexibilité.
3. Le matériau PEEK5600CF30 possède une haute résistance, une grande rigidité et une bonne résistance à la corrosion, ce qui lui permet de supporter et de fixer le poids de la tête ou d’autres tissus.
4. Bonne stabilité à long terme. Le matériau PEEK a une longue durée de vie, ne vieillit pas et ne se décompose pas facilement, possède une bonne résistance aux hautes températures et ne se déforme ni ne fond facilement.
5. Le matériau PEEK peut être transformé en supports de différentes formes et tailles grâce à des procédés tels que le moulage par injection, l’extrusion, l’usinage, etc., adaptés à diverses applications chirurgicales.
6. Le matériau PEEK possède une bonne biocompatibilité et n’est pas rejeté par les tissus humains.
En résumé, le cadre de tête chirurgical et le système de rétraction en PEEK présentent les avantages de la perméabilité aux rayons X, d’excellentes propriétés mécaniques et d’une bonne stabilité à long terme, ce qui en fait un matériau fiable pour les dispositifs médicaux.
Qu’est-ce que le PEEK ?
Le PEEK et ses matériaux composites modifiés présentent d’excellentes performances dans des conditions de haute température et d’humidité élevée. Le PEEK possède une excellente résistance à la corrosion chimique, des propriétés autolubrifiantes et résistantes à l’usure, ce qui en fait le matériau idéal pour remplacer les alliages de cuivre et le caoutchouc ordinaire. Comparé à eux, le PEEK a une durée de vie plus longue, ce qui peut réduire les coûts d’exploitation des équipements et améliorer leur fiabilité.
Performance à Haute Température
Les performances du PEEK restent stables dans une plage de température de -196°C à 260°C. Dans des conditions de travail extrêmes, il peut supporter 300°C pendant une courte durée. Les performances du PEEK restent fiables même dans des environnements de travail à haute température, comme à plusieurs kilomètres sous terre.
Haute Résistance et Résistance à l’Usure
Comparé à d’autres plastiques, le PEEK résiste à la compression, aux chocs et possède une bonne résistance à la fatigue. Le PEEK est durable dans les équipements mécaniques et les environnements abrasifs.
Double la Durée de Vie
Les solutions d’étanchéité en PEEK peuvent améliorer la durée de vie des pièces. Certaines entreprises chimiques nationales utilisent le matériau modifié PEEK5600FE20 au polytétrafluoroéthylène conçu par Junhua pour remplacer le matériau d’origine, la durée de vie des pièces d’usure peut même être prolongée de 1,3 à 3 fois.
Résistance à la Corrosion
Le PEEK est chimiquement inerte et ne réagit pas avec la plupart des acides, huiles, graisses et tous les autres solvants organiques et inorganiques ou enzymes, tout en conservant une bonne résistance et une stabilité dimensionnelle.
Autolubrifiant
Le PEEK a un faible coefficient de friction et une faible résistance au fonctionnement, ce qui permet de l’utiliser sans huile dans certaines conditions de travail. L’équipement est plus propre, améliorant ainsi la fiabilité du processus, l’efficacité énergétique et permettant des économies de coûts.
Plus de Liberté de Conception
Des moules d’injection peuvent être utilisés pour le moulage par injection rapide de grandes quantités de pièces spéciales complexes, et le coût est faible par rapport à l’usinage.
Contactez-nous
Grades courants de PEEK et leurs propriétés
1. PEEK5600G (brun-gris/kaki) est fabriqué à partir de résine de polyétheréthercétone pure et offre la meilleure ténacité et résistance aux chocs de toutes les nuances de PEEK. Le PEEK pur peut être stérilisé par des méthodes courantes (vapeur, chaleur sèche, éthanol et rayons gamma), et les matières premières utilisées dans sa fabrication sont conformes aux réglementations de compatibilité alimentaire de l’UE et de la FDA américaine. Ces caractéristiques le rendent largement utilisé dans les industries médicale, pharmaceutique et agroalimentaire.
2. PEEK5600LF30 (noir) L’ajout de PTFE, de graphite et de fibre de carbone fait du PEEK5600LF30 un plastique de qualité pour paliers. Ses propriétés tribologiques supérieures (faible coefficient de frottement, résistance à l’usure et limite de pression de pointe élevée) en font un matériau idéal pour cette classe d’applications de frottement.
3. PEEK5600GF30 (Brun-Gris) : Ce matériau est une nuance de plastique renforcée avec 30 % de fibres de verre. Il offre une rigidité, une résistance au fluage et une stabilité dimensionnelle supérieures au PEEK, ce qui le rend idéal pour les pièces structurelles. Il peut supporter des charges fixes pendant de longues périodes à haute température. Si le PEEK5600GF30 est utilisé comme composant de glissement, son adéquation doit être soigneusement vérifiée, car la fibre de verre peut rayer les surfaces de contact.
4. PEEK5600CF30 (Noir) : Ce matériau est renforcé avec 30 % de fibres de carbone. Il offre des propriétés mécaniques supérieures (module d’élasticité plus élevé, résistance mécanique et résistance au fluage) et une meilleure résistance à l’usure que le PEEK5600GF30. De plus, le plastique renforcé aux fibres de carbone a une conductivité thermique 3,5 fois supérieure à celle du PEEK non renforcé, dissipant ainsi plus rapidement la chaleur de la surface de palier.
Propriétés mécaniques
| Article | Norme d’essai ou Instrument |
Unité | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% fibre de verre |
PEEK5600CF30 PEEK+30% fibre de carbone |
PEEK5600LF30 PEEK+30% (fibre de carbone +graphite+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Résistance à la traction (23℃) | ISO 527 | MPa | 95 | 175 | 250 | 145 | 70 |
| Module de traction (23℃) | ISO 527 | GPa | 3.8 | 11 | 23 | 12.5 | / |
| Allongement à la rupture (23℃) | ISO 527 | % | 35 | 2.0 | 1.5 | 2.2 | / |
| Résistance à la flexion (23℃) | ISO 178 | MPa | 155 | 235 | 350 | 220 | 118 |
| Module de flexion (23℃) | ISO 178 | GPa | 3.5 | 10 | 21 | 11 | / |
| Résistance au charpy (non entaillé) | ISO 179/1U | kJ/m2 | Pas de rupture | 55 | 45 | 32 | Pas de rupture |
| Résistance au choc poutre en porte-à-faux (entaillé) | ISO 180/A | kJ/m2 | 4 | 6 | 6.5 | 4 | 6 |
Propriétés thermiques
| Article | Norme d’essai ou Instrument |
Unité | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% fibre de verre |
PEEK5600CF30 PEEK+30% fibre de carbone |
PEEK5600LF30 PEEK+30% (fibre de carbone +graphite+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Point de fusion | ISO11357 | ℃ | 343 | 343 | 343 | 343 | 343 |
| Température de transition vitreuse | ISO11357 | ℃ | 143 | 143 | 143 | 143 | 150 |
| Température de déformation sous charge | ISO 75A/B | 1.8MPa. ℃ | 152 | 315 | 315 | 293 | 150 |
| Coefficient de dilatation thermique | ASTM D696 | ppm K-1 | 45 | 22 | 15 | 22 | 70 |
| Conductivité thermique | ISO /CD22007-4 | W/(m·K) | 0.29 | 0.32 | 0.95 | 0.86 | / |
Propriétés électriques
| Article | Norme d’essai ou Instrument |
Unité | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% fibre de verre |
PEEK5600CF30 PEEK+30% fibre de carbone |
PEEK5600LF30 PEEK+30% (fibre de carbone +graphite+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Rigidité diélectrique (2mm) | IEC 60243-1 | kV/mm | 20 | 19 | / | / | 19 |
| Constante diélectrique | IEC 62631 | – | 3.0 | 3.3 | / | / | 2.7 |
| Résistivité superficielle | GB/T31838.3 | Ω | 1015 | 1014 | / | / | 1015 |
| Résistivité volumique | IEC 62631 | Ω·cm | 1015 | 1015 | 105 | 106 | / |
Autres propriétés
| Article | Norme d’essai ou Instrument |
Unité | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% fibre de verre |
PEEK5600CF30 PEEK+30% fibre de carbone |
PEEK5600LF30 PEEK+fibre de carbone +graphite+PTFE |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| Couleur | / | / | Naturel | Naturel | Noir | Noir | Naturel |
| Indice de fluidité à chaud (400℃, 2.16kg) | ISO 1133 | g/10min | 6-10 | 2-5 | 1-3 | 2-5 | / |
| Densité | ISO 1183 | g/cm3 | 1.30±0.02 | 1.50±0.02 | 1.40±0.02 | 1.44±0.02 | 1.41±0.02 |
| Absorption d’eau (23℃, 24H) | ISO 62-1 | % | 0.07 | 0.05 | 0.04 | 0.05 | 0.15 |
| Dureté Rockwell | / | HRR | 118 | 119 | 121 | 108 | 113 |
| Classement d’inflammabilité | UL 94 | / | V-0 | V-0 | V-0 | V-0 | / |
| Coefficient de frottement | ASTM D3702 | 100N-120rpm | 0.30-0.38 | 0.38-0.46 | 0.15-0.25 | 0.18-0.30 | 0.1-0.2 |
*Ces données sont fournies à titre indicatif et ne constituent pas une garantie. Pour une fiche technique plus détaillée, veuillez contacter notre service technique.
